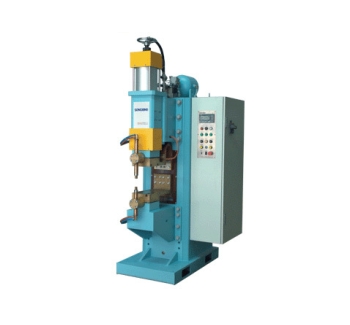

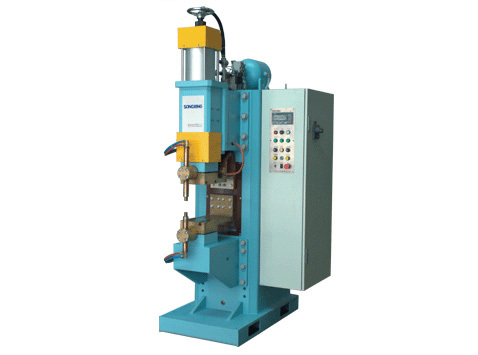

中頻電阻焊由于其高效節能和質量穩定可靠，廣泛適用于航空、航天、汽車、壓縮機、電氣及其它特種領域的焊接要求。
產品特性
● 高質量、高效率的焊接能力，功率因數達98%，三相輸入負載平衡。對用戶電網的沖擊大大減少。輸出電流為直流，電流平滑，感抗為零。1000HZ的工作頻率，時間控制精度為1MS。
● 高剛度的機體結構，高性能的電極加壓機構，保證實現穩定的焊接質量。
● 合理的次級回路結構，高品質的導電材料，使回路阻抗大大降低， 以達到高效、節能的焊接。
● 電極壓力調節，采用電一氣比例閥，與性能優越的BOSCH Rexroth控制器結合，可實現焊接電流、焊接時間、焊接壓力三大焊接參數可任意編程，儲存和調用,大大提高工廠對焊接工藝的管理水平。
● 電氣柜設計制造采用IP55標準。面板界面友好，柜內主電力開關方便用戶安裝使用。
● 各式標準元器件采用國際名牌產品，與世界一流的BOSCH Rexroth逆變技術結合，使焊機的總體質量達到一流水準。
主要技術數據
| 項目(單位) \ 型號 | DTB-50 | DTB-100 | ||
| 輸入電源 | V | 3φ380 | 3φ380 | |
| 額定容量（負載持續率50%） | V | 50 | 100 | |
| 逆變頻率 | Hz | 1000 | 1000 | |
| 次級空載電壓 | V | 8.4 | 9 | |
| 次級電流 | 連續電流 | kA | 4.2 | 8.5 |
| 最大電流 | kA | 18 | 28 | |
| 臂伸尺寸 | mm | 220X460 | 250X450 | |
| 最大加壓力 | N | 6000 | 10000 | |
| 電極行程 | mm | 60 |
100 |
|
| 冷卻水量 | L/min | 20 | 25 | |
| 焊接能力 | mm3 | 碳鋼：2.5+2.5 鋁 ：1+1 |
碳鋼：4+4 鋁 ：2+2 |
|
|
外形尺寸 |
主機 | 1064X835X1672 | 1220X895X1895 | |
| 電氣箱 | 500X1280X285 | 500X1280X285 | ||
| 重量 | kg | 426 | 534 | |
| 項目(單位) \ 型號 | DTB-200 | DTB-320 | ||
| 輸入電源 | V | 3φ380 | 3φ380 | |
| 額定容量（負載持續率50%） | V | 200 | 320 | |
| 逆變頻率 | Hz | 1000 | 1000 | |
| 次級空載電壓 | V | 9 | 9 | |
| 次級電流 | 連續電流 | kA | 17 | 25.5 |
| 最大電流 | kA | 55 | 70 | |
| 臂伸尺寸 | mm | 260X500 | 260X500 | |
| 最大加壓力 | N | 15000 | 24000 | |
| 電極行程 | mm | 100 | 100 | |
| 冷卻水量 | L/min | 35 | 50 | |
| 焊接能力 | mm3 | 碳鋼：6+6 鋁 ：2.5+2.5 |
不銹鋼：5+5 鋁 ：3.5+3.5 |
|
|
外形尺寸 |
主機 | 1255X1190X2360 | 1355X1190X2360 | |
| 電氣箱 | 600X1480X360 | 600X1480X360 | ||
| 重量 | kg | 1352 | 1393 | |
外形尺寸圖
